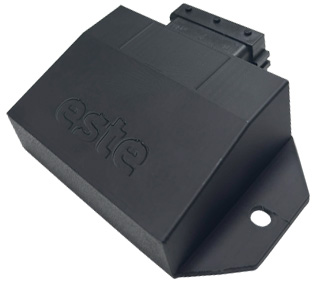

eCTH
Can To Hbridge

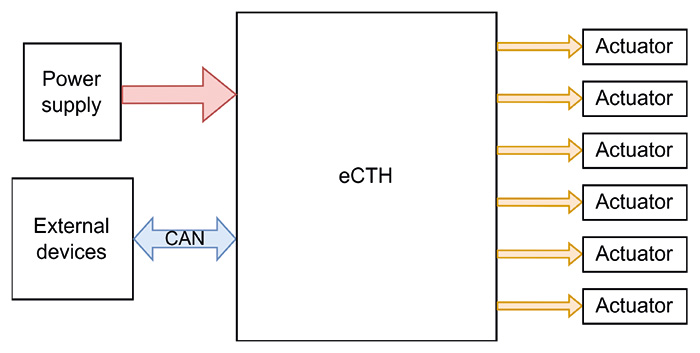

eCTH (ESTE Can To Hbridge) è un dispositivo in grado di gestire fino a 6 attuatori DC da 1A in base al target impostato tramite messaggio CAN. È possibile connettere più moduli eCTH al sistema per aumentare il numero di uscite.
La configurazione di un sistema a più moduli non prevede una programmazione specifica del singolo dispositivo, poiché l’assegnazione dell’ID avviene in base al collegamento elettrico.

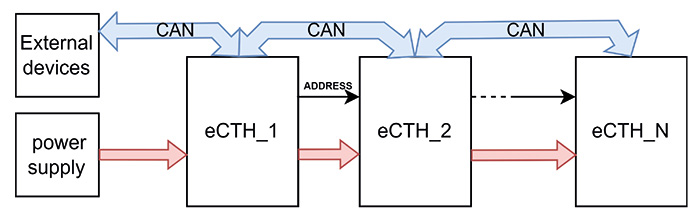

Connessione multi-dispositivo

Casi d’uso

  • Controllo motori DC
  • Controllo elettro-valvole
  • Controllo relè

Ambiente di utilizzo

  • Agricoltura
  • Macchine movimento terra
  • Macchine da cantiere
  • Carrelli elevatori
  • Industriale

Caratteristiche tecniche

Alimentazione elettrica: 8 – 32 VDC
Corrente massima di alimentazione: 10A
Dimensioni: 120 mm x 70 mm x 35 mm – Escluso connettore
Peso: 250g
Grado IP: IP67
Range di temperatura: -40 °C a 85 °C
Certificazioni: ISO 14982, EN 61000-2, EN 61000-3
Interfacce di comunicazione: 1 x CAN
Uscite: 6 x HBridge (1A continui, 1,5A per 30s, 4A di picco)
